浅谈红外式触摸显示屏及红外检测技术

　　红外式触摸显示屏的原理是以红外线的发射与接收构成X、r矩阵，当红外线在特定位置被 接触物阻隔即可计算出接触物(如手指)的位置，红外式触摸显示屏主要应用于大尺寸及多点 触摸，但功耗高、分辨率差。

　　高分辨率红外技术使用一个围绕显示器的小框，上面有表面安装的LED,对边有光感 受器，红外透明边框隐藏在后面。控制器连续发送LED光束，以构建一个红外光扫描网格。 触摸时就会阻挡每个轴上的一束或多束红外光，这样就可确定相应的X、F坐标。红外式触 摸屏价格低廉，但其外框易碎，容易产生光干扰，曲面情况下失真。

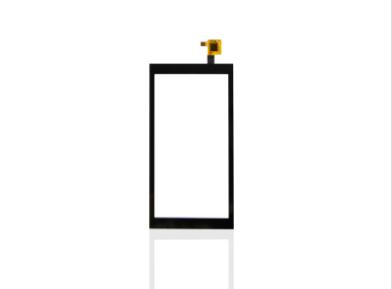

　　目前已商业化的触摸显示屏技术适用范围各具特色，触摸显示屏技术在手机上的应用，主要采取 电阻式和电容式两种触摸显示屏，这两种触摸显示屏虽然工作原理不同，但其结构形式却有许多相似 之处，即都是多层PET膜、ITO玻璃、双面胶层组合而成。

　　每种触摸方式都在推进多点触摸、大型化及薄型轻量化，但却没有一种方式是适合所有 应用的万能方式。选择并灵活运用与产品用途相匹配的方式十分重要。

　　各种方式的触摸显示屏都各有利弊，位置检测分辨率较高的方式，大型化比较困难;易于大 型化的方式，分辨率却又比较低。分辨率及支持的屏幕尺寸等要求的优先顺序，因触摸显示屏的 用途不同而异。因此，正确了解触摸显示屏各种方式的优缺点，是灵活运用触摸显示屏的第一步。在 此基础上，按照设想的用途要求优先顺序选择触摸显示屏，同样十分关键。

　　红外检测技术用于触摸显示屏技术主要有3个技术难点：

　　1、环境光因素，红外接收管有最小灵敏度和最大光照度之间的工作范围，但是触摸显示屏产品却不能限制使用范围，从黑暗的歌厅包房到海南岛高强度阳光下的户外使用，作为产品，它必须适应，目前市场上能够抗阳光直射的红外屏厂家已经逐渐显现出来。

　　2、响应速度，自2008年以来，红外技术飞速发展，目前已经做到15ms以下的响应速度。

　　3、信号衍射，周围反射、折射、干扰，红外发射管有一个发射角，接收管有较大范围的接收角，如果周围反射到一定程度，手指放在什么地方也阻挡不住信号，对其功率的适当调整可以做到精准触摸。

　　为更好的解决上述问题，选择模拟方式最大的好处是可以分析提高触摸显示屏的分辨率，但是抗干扰能力比不上脉冲方式;选择脉冲方式虽然抗干扰能力强，但是存在脉冲方式在接收方需要一个响应过程时间的问题，而触摸显示屏却要求极快的速度，因此要在自适应电路、单片机软件、模具设计、透光材料选择等几个方面要有技术突破。
