iPhone的触摸显示屏单元结构与镀膜结构

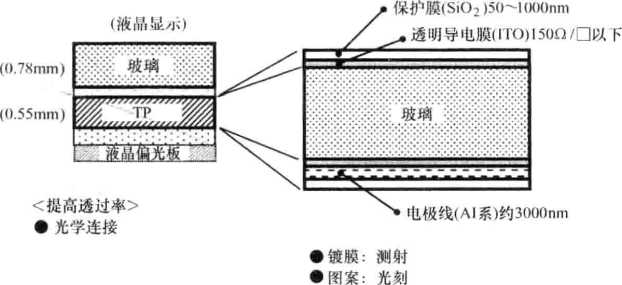

　　iPhone触摸显示屏也是投射电容式，但与上述是截然不同的结构。图2-25所示的是单元结构与镀膜结构。

　　可实现多点触控、支持手势动作的iPhone的上市是很有冲击性的，而系统的高级感，设计的美感也非常优秀。它为了在不降低显示器画质的条件 下实现容易观看，在改善透过率方面下了很多工夫。光学连接也是其中之一。它最近在手机上已很常见，就是利用光学粘合剂把表面上的覆盖层的玻璃和触摸显示屏进行全面贴合，以此来尽量防止内部反射。

　　触摸显示屏在技术方面也做了很多的努力。在玻璃的表面或里面镀ITO薄膜，通过刻蚀工艺形成又交叉的栅格电极，但因夫光透过率或检测灵敏度的均一性等从而形成非常精细的图案。

　　间隙是冗余的ITO。因光刻而各被刻掉20pm宽的ITC内侧驱动电极的纵向宽度是1mm，相对的横向宽度是5mm。

　　表面和内测的图案重叠，就会形成漂亮的格子状宽的玻璃部分的线用人眼是几乎看不到的。表面和内测的驱动电极宽度完全不同，因此从手指到电极即使有差异(〇.55nmi厚度的玻璃间隔)，也尽量使各个电极的输出保持同等级。表面留冗余IT0的目的之一是提升内侧检测的感度，还有一点是为了使栅格重叠所导致的透过率变得更均匀。顺便提一下，控制iPhone TP的1C是32位的，与通常用于电容触摸传感器的8位1C芯片相比，可以提高处理速度，动作更加流畅。
