电阻式触摸显示屏基本

　　电阻式触摸显示屏大体可分为“模拟方式”和“矩阵方式”两种。电阻式触摸显示屏最初是把上下透明导电膜以加工成长方形，方格状正交结构的矩阵电 阻膜多数是用于FA上的。之后在反射型液晶显示的电子书等开始普及，模 拟电阻式触摸显示屏也被开发出来，一直用到现在。模拟电阻式按照方式的不同 有四线式至八线式。四线式和八线式是利用相似技术的触摸显示屏。为了能让这 些内容更容易理解，首先针对触摸显示屏的一般性结构进行说明，对于各种方式 触摸显示屏的检测原理之后会再做说明。

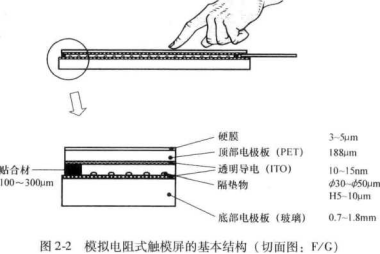

　　图2-2所示为电阻式触摸显示屏基本结构的截面图，其结构比较简单。有两 张相对排列透明的导电膜(顶部电极和底部电极)，透明导电膜可以是ITO 也可以是其他透明的金属，在两电极中间加入隔垫物(dot spacer)。触控面板时，使顶部电极发生弯曲，在没有隔垫物的点上两电极导通，以此决定显 示的位置。

　　底部电极多数使用碱玻璃(soda lime)，图中未表示，但碱玻璃中碱成 分会影响ITO导电性，为防止碱成分的析出，经常使用Si02在其上做一层 保护膜。下部电极板除了使用玻璃之外，还可以用塑料基板。作为透明电极 的导电膜一般使用表面电阻为5000/□左右的ITO。

　　隔垫物是绝缘体，在底部电极上通过印刷工艺形成，在未触摸时起到防 止短路的功能。为了提高输入敏感度，防止笔录入时卡住等现象，可以使用 高度HVm、直径为30jxm的微型隔垫物。

　　现在，即便在使用手指触控也不会感觉到圆形隔垫物存在。在大型化面 板上，使用圆形隔垫物触动时容易产生牛顿环(干涉条纹)，需要相应的解 决方案。各公司采用不同的设计，如内部空气层和外部空气层阻断的“密封方式”、带有微小孔使外部空气通气的“带孔方式”解决此种条纹。

　　顶部电极板没有弯曲时是不会有输人的，因此顶部电极板可以使用透明 的薄膜基板或者较薄的玻璃。透明导电膜的表面电阻也与底部电极一样多数 使用50011/□左右的IT0。顶部电极板的触控面按照用途的不同，有做防眩

　　光(Ami Glare，AG)处理的或者贴覆偏光片，但不管怎样都需要进行硬化 处理(铅笔硬度上2H?3H)。平行电极或电极丝使用低电阻的银胶(通常10?5ftcm)，但银和ITO 或玻璃之间是否相互匹配，需要进行环境试验等充分的验证。
