电容式触摸显示屏功能不良简单介绍

电容式触摸显示屏的功能为致命缺陷，一旦生产的CTP有功能问题，则会出现手机无法使用的困扰。一下为一些简单的分析方法可工参考。

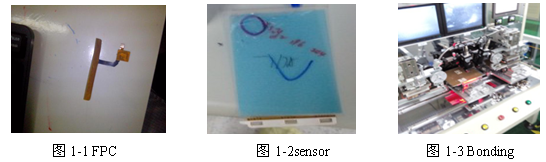

1、交叉验证法，用OK的物料去验证不良的物料，如图1-1、2、3；

万用表测量法，此方法用于分析FPCA比较实用，因为FPCA上GND与单PIN之间会有电阻存在，用万用表测量可简单判定FPC的通断，如图2-1；

3、外观检查法，利用辅助设备如显微镜、二次元、手电筒、放大镜等设备进行不良位置放大的分析方法，如图3-1、2；

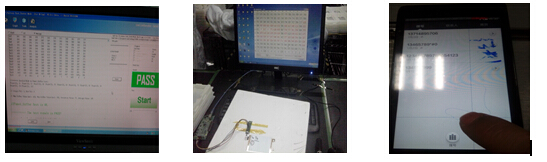

4、程序分析法，利用测试程序如汇顶、敦泰、MSG、赛普拉斯、新思等测试软件进行测试分析的方法；

整机验证法，此方法是将CTP直接装到整机上然后划线测试若跳点或者划线断则可判定CTP是NG.

通豪科技产品通过严格的质量检测完全符合检验标准，目前产品有车载触摸显示屏，工控触摸显示屏，智能家居触摸显示屏。

工程部：马存保

日期  ：2015.6.5
