8寸触摸显示屏TH0672F72A

产品分类: 工控触摸屏
    8寸触摸显示屏品牌:通豪高新企业
    8寸触摸显示屏分类:工控触摸显示屏
    8寸触摸显示屏视窗尺寸:8寸
    8寸触摸显示屏型号:TH0672F72A
    订购热线:400-8778-138

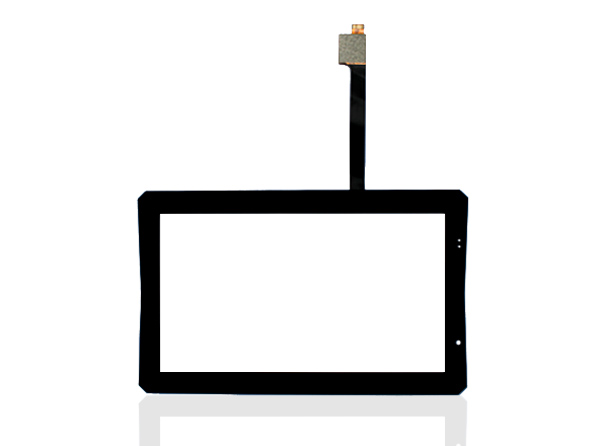

      8寸触摸显示屏TH0672F72A产品展示

      8寸工控触摸显示屏

      8寸触摸显示屏TH0672F72A技术参数

         型号:TH0672F72A 视窗尺寸:8寸
         结构: 方案:
         接口: 透光率:>90%
         触控点数:多点 点击次数测试:大于4000万次
         表面强度:≥7H 保护玻璃尺寸:
         总体厚度(不包含背胶):1.2±0.1MM 硬度:50G钢球70cm冲击跌落3次不破
         工作环境:-20℃~+70℃,≤90%RH 储存环境:-30℃~+80℃.≤90%RH
         颜色:黑色 TP厚度:0.7mm

      8寸触摸显示屏测试企标

      1.1 性能要求

      1.1.1 表面硬度

      1.1.1.1 试验方法

      1) 测试用铅笔需选用硬度相应的中华品牌铅笔

      2)在铅笔上施加1000g重量;

      3)在试验样品上进行刻划,刻划长度不少于250px,次数20次;

      4)测试结束后,使用与测试样品表面不起作用的溶剂进行擦拭,保证测试样品表面干净;

      1.1.1.2 判定基准:

      1)测试样品表面应无划痕,凹陷等缺陷;

      2)测试样品通电状态下,样品显示无异常;

      1.1.2 视角

      1.1.2.1 试验方法

      1)将测试样品按照整机装配后状态放置于实验室日光灯下;

      2)距离测试样品30CM目测;

      3)在样品中心成60°夹角以内位置进行观察。

      1.1.2.2 判定基准

          在视角范围内触摸显示屏显示正常,无重影、虚影以及显示模糊等不良现象。

      1.1.3 灵敏度

      1.1.3.1 试验方法

          1)将测试样品装配到整机上,使用Φ8.4㎜的电容笔进行触摸;

      2)连续触摸时间间隔小于1秒;

      1.1.3.2 判定基准

          在进行连续点击显示屏上触摸选项时,不能出现无跳点和漏项显示的情况

      1.1.4 触摸精度

      1.1.4.1 试验方法

          使用电容笔进行触摸规定的触摸点;

      1.1.4.2 判定基准

          触摸点与实际显示的点位置偏差应≤2mm;

      1.1.5 触摸范围

      1.1.5.1 试验方法

      1)将测试样品装配到整机上,使用Φ8.4㎜的电容笔进行触摸;

      2)对触摸显示屏四角以及各边缘区域所有选项进行触摸;

      1.1.5.2 判定基准

      触摸视窗边缘2MM以内所有可选项均可触发

      1.1.6 触摸显示屏分辨率

      1.1.6.1 试验方法

          使用Φ8.4㎜的电容笔进行触摸测试;

      1.1.6.2 判定基准

      触摸显示屏在使用Φ8.4㎜的电容笔或手指触碰时,显示屏可以感应到并反馈。

      1.1.7 触摸寿命(仅适用于软屏)

      随整机寿命测试5万次触摸。

      1.2 机械性能要求

      1.2.1 抗击打能力

      1.2.1.1 试验方法

           1)将测试样品(LCD、触摸板)水平放置在测试台上;

           2)使用直径为25.4mm,重量为67.5g的钢球,将钢球放置在与测试样品垂直距离为1000px高度,使钢球自由落体运动下落;

           3)测试位置为显示屏中心位置以及四个角,共进行5此实验

      1.2.1.2 判定基准

      1) 测试样品表面应无裂痕,凹陷等缺陷;

      2)测试样品通电状态下,样品显示无异常;

      1.2.2 FPC线拉力测试

      1.2.2.1 测试方法

          1)将测试样品固定在桌面上(引脚和地面平行)。

      2)使拉力计方向垂直向上,施加500g拉力10±1s

      3)使拉力计沿引出线方向,施加2000g拉力10±1S

      4)使拉力计在水平状态与引出线垂直90°方向,施加150g拉力10±1S

      5)引出线端子进行20次插拔测试

      1.2.2.2 判定基准

      1)引出线无断裂、松动现象;

      2)引出线端子插接后无松动、接触不良等现象;

      3)正常装配至整机时,显示屏正常工作。

      1.2.3 振动

      1.2.3.1 测试方法

      1) 使用电磁振动台做振幅1.5㎜,频率在10-55Hz随机振动;

      2) 受试样品需进行XYZ三个方向,每个方向1小时测试;

      1.2.3.2 判定基准

      1)实验过程中显示屏不能出现白屏、黑屏以及花屏等不良;

      2)测试完成后样品装机后满足5.1.3要求;


      通豪执行国际标准生产管理体系 确保供应符合高标准的产品

      核心原材料选用
      核心原材料选用
      +FPC指定选用无胶压延铜/日本三慧电磁膜(耐弯折/导电性/抗干扰能力最强)
      +ITOFilm材料指定选用日本日东品牌(阻值均匀/产品稳定性最佳)
      +盖板材料指定选用日本进口旭硝子/康宁材质(抗摔能力强)
      +OCA光学胶指定选用日本三菱品牌(透过率高/无气泡不良)
      +保护膜指定选用台湾PU材质(确保24个月不脱胶/无脏污转印)
      IPQC制程控制全程把控产品质量
      +专设IPQC质检员,准备相关检测资料及步骤
      +IPQC严格按照标准检测图纸样本,合格方可生产
      +生产过程全程跟踪,确保每个环节都按标准进行
      +每月按生产计划做ORT可靠性测试(恒温恒湿/高温高湿/冷热冲击/盐雾/红墨水/应力/落球等测试)
      通豪实业
      通豪实业
      成品检测保证出货品良率99%以上
      +产品100%点胶保证出货产品售后不良率减少到0.15%以下
      +FPC+Sensor的半成品FOG之Bonding处100%点氟化液(抗氧化能力强,售后不良降低到0.15%以下)
      +FOG+盖板贴合的成品TP之Sensor开口处100%点道康宁密封胶(抗氧化能力强,售后不良降低到0.15%以下)


      通豪执行国际标准生产管理体系 确保供应符合高标准的产品

      核心原材料选用
      核心原材料选用
      +FPC指定选用无胶压延铜/日本三慧电磁膜(耐弯折/导电性/抗干扰能力强)
      +ITOFilm材料指定选用日本日东品牌(阻值均匀/产品稳定性佳)
      +盖板材料指定选用日本进口旭硝子/康宁材质(抗摔能力强)
      +OCA光学胶指定选用日本三菱品牌(透过率高/无气泡不良)
      +保护膜指定选用台湾PU材质(确保24个月不脱胶/无脏污转印)
      IPQC制程控制全程把控产品质量
      +专设IPQC质检员,准备相关检测资料及步骤
      +IPQC严格按照标准检测图纸样本,合格方可生产
      +生产过程全程跟踪,确保每个环节都按标准进行
      +每月按生产计划做ORT可靠性测试(恒温恒湿/高温高湿/冷热冲击/盐雾/红墨水/应力/落球等测试)
      通豪实业
      通豪实业
      成品检测保证出货品良率99%以上
      +产品100%点胶保证出货产品售后不良率减少到0.15%以下
      +FPC+Sensor的半成品FOG之Bonding处100%点氟化液(抗氧化能力强,售后不良降低到0.15%以下)
      +FOG+盖板贴合的成品TP之Sensor开口处100%点道康宁密封胶(抗氧化能力强,售后不良降低到0.15%以下)
