通豪解密电容式触摸显示屏盖板钢球跌落测试有哪些要点！

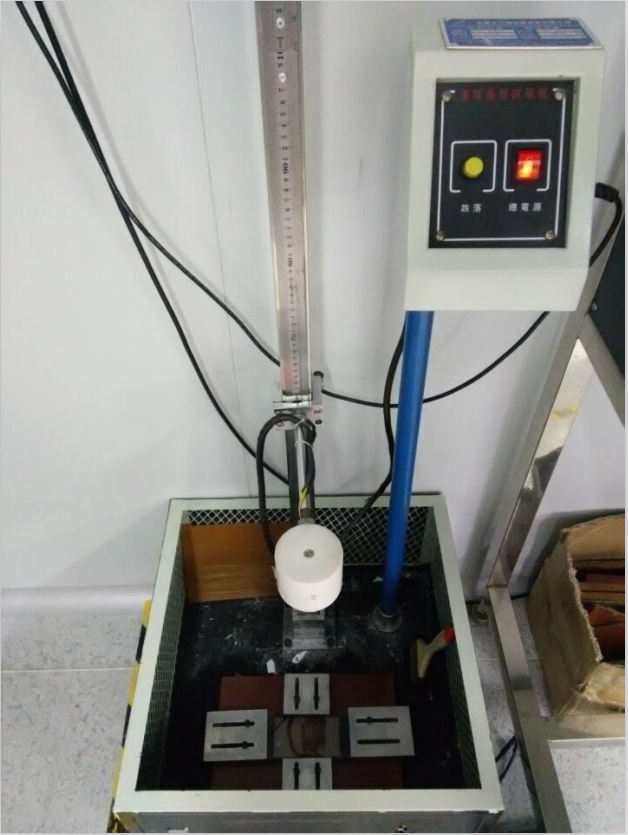

通豪车载触摸显示屏从来料到生产再出货品质都需要层层把关，在来料的时候就要确保来料质量，很大程度满足客户需求，先讲一下我们车载触摸显示屏上的盖板吧!盖板的检验要求项目有很多，如盖板的油墨附着力测试、表面硬度测试、透过率测试、钢球跌落测试。今天我先讲一下钢球跌落测试的要点吧！钢球跌落测试是测试盖板的表面强度，我们要根据盖板的材料和厚度，调试好跌落的高度，

电容触摸显示屏主要的测试要点如下：

1.测试前调好钢球下落点，保证下落位置在盖板中心点位置

2.承载治具：玻璃盖板放置在镂空承载治具上,四周需有≥2mm（≤MB区尺寸）支撑边框及可被弯曲至少5mm的向下深度.夹具夹住盖板不可过紧，要能保证可以上下左右移动盖板

3.落球高度保证是实测高度(即钢球圆心到盖板中心点的高度)

测试条件：一般旭硝子材质：0.4mm玻璃盖板放置在镂空承载治具上(承载四边要求与MB区尺寸一致),50g钢球,1000px高度,中心点同一位置自由跌落三次,不破判定OK

康宁材质：0.4mm玻璃盖板放置在镂空承载治具上(承载四边要求与MB区尺寸一致),64g钢球,1000px高度,中心点同一位置自由跌落三次,不破判定OK。

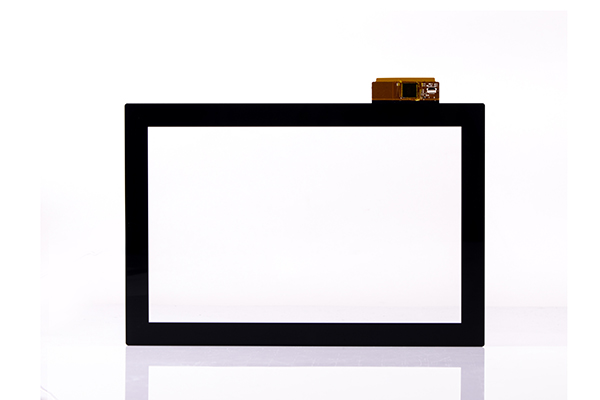

 通豪车载触摸显示屏原材料上都是日本进口，玻璃基材都是日本进口的旭硝子，目前有生产：工控触摸显示屏 导航仪触摸显示屏 等各种尺寸的触摸显示屏。

品质部：冯美英   2015.6.19
