四种触控面板技术的原理及特性

发表时间:2018-03-29 11:49【

  触控面板依感应技术不同可区分为电阻式、电容式、光学 式、音波式四种,以下分别介绍各种技术的原理及特性。

  1. 电阻式触控面板主要组成包含上下两组 ITO 导电层、间隙物 及 电 极。 主 要 以 ITO 玻 璃 为 基 板 , 上 面 叠 合 一 层 ITO Film,中 间散布 Spacer 支撑,使上下板不会因距离贴近而导通形 成感应,边缘再印上银电极提供电压。使用时利用压力使上下电 极导通,经由控制器测知面板电压变化而计算出接触点位置进行输入。优点是防水、防污性佳、价格?宜,但缺点在於耐刮性及 防火性较差。

  2. 电容式触控面板是利用透明电极与人体之间的静电结合所 产 生 之 电 容 变 化 , 从 所 产 生 之 诱 导 电检 测 其 座 标)。 感应原理以电压作用在萤幕感应区的四个角落并形成一固定电 场,当手指碰触萤幕时,可使电场引发电流,藉由控制器测定, 依电流距四个角比例的不同,即可计算出接触位置。然而电容 式触控面板必须克服手指或其他触控媒介因带有静电所产生的杂 讯影响,所以在电流与结构设计上较为困难。当遭受触压时依电流比值便可计算出位置。  电容式触控面板的元件组成是,在玻璃基板上镀一 层传导层,再制作电极层,最后在表层覆盖一层保护膜,即完成 电容式触控面板,因其仅在单片玻璃上作电极、传导处。电阻式触控面板需叠合上板与下板的 ITO 传导层,影响整体触控 面板透光性,故电容式透光率较电阻式要高,可达 90%以上。产 品防火性、防污性、耐刮性较佳,且防灰尘及反应速度较快。

  3. 光学式触控面板原理是利用光源接收遮断原理,将面板内布 满光源与接收器并排列成矩阵,当光线遭遮断时,即可得知收不到信号接收器的位置,进而确定其精确位置。光学式触控面板的 组成元件,包括玻璃基板、红外线发射源、红外线接收器。构造 主要将红外线发射装置配放在玻璃面板的左边及下侧,并在右边 及 上 侧 设 置 红 外 线 接 收 器 , 当 手 指 或 接 触 物 遮 断 红 外 线 时,经由接收器所接收的资讯,即可测出接触点的所在矩阵位置。其优点在於表面为纯玻璃不影响透光率,产品可靠性高,耐刮, 防火性佳,而缺点是防水及防污性差。

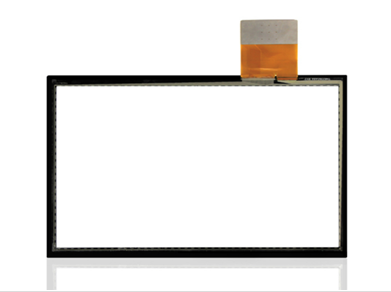

四种触控面板技术的原理及特性

  4. 音波式触控面板音波式触控面板利用传送转能器、接收转能器、反射板及控 制器所组成。音波式触控面板构成及感应原理,为在玻璃的 X、 Y ?轴上及其对边各安装传送转能器和反射板、接收转能器,再加上控制器组成音波式触控面板。感应动作方式先由控制 器传送出 5MHz 的电子讯号到传送转能器,经由传送转能器转换 成超音波,并直接传送过触控面板的表面,到达反射板阵列,在 对角的反射板接收到超音波之后,收集音波后送到接收转能器转 换成电子信号,再传到控制器储存正常状态的信号资讯。当使用 触控面板时,接触指标物会吸收超音波造成衰减,所以接收时的信号已与未动作时不同,经由控制器比对使用前后的衰减?并计 算后得出精确位置。其优点在於防火性佳,但防水、防污、耐刮 性差,适合大尺寸,但价格高。
