手机触摸显示屏的原理是什么?

发表时间:2018-04-08 16:08【

  触控屏(Touch Panel)又称为触控面板,是个可接收触头等输入讯号的感应式液晶显示装置,当接触了屏幕上的图形按钮时,屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置,可用以取代机械式的按钮面板,并借由液晶显示画面制造出生动的影音效果。Samuel Hurst 博士在1971年发明了一个触摸传感器,这个传感器就是触控屏的雏形。三年后,他设计了第一款透明的触控屏。1977年,触控屏技术得到了很大的改善,一直到今天仍在被广泛使用并且飞速发展。

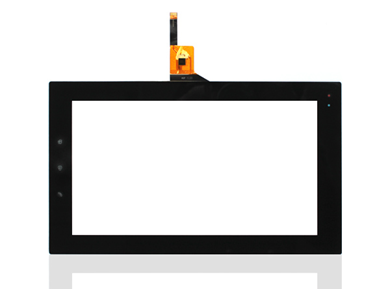

手机触摸显示屏的原理是什么?

  目前看来,触摸显示屏一般分为两种:

  电阻式触摸显示屏的屏体部分是一块多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。它的内表面也涂有一层导电层,在两层导电层之间有许多细小的透明隔离点把它们隔开。

  当手指触摸显示屏幕时,平常相互绝缘的两层导电层就在触摸点位置有了一个接触,因其中一面导电层接通Y轴方向的5V均匀电压场,使得侦测层的电压由零变为非零,控制器侦测到这个接通后,进行模数转换,并将得到的电压值与5V相比,即可得到触摸点的Y轴坐标,同理得出X轴的坐标。

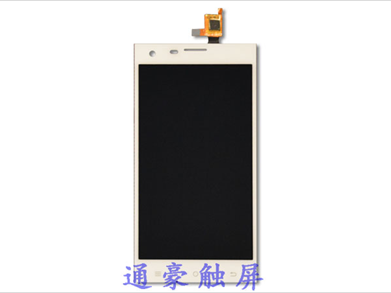

手机触摸显示屏的原理是什么?

  电容式触摸显示屏不依靠手指按压力,改变电压值来检测坐标。电容屏是通过任何持有电荷的物体包括人体皮肤工作。(人体所带的电荷)电容式触摸显示屏是由诸如合金或是銦錫氧化物(ITO)这样的材料构成,电荷存储在一根根比头发还要细的微型静电网中。当手指点击屏幕,会从接触点吸收小量电流,造成角落电极的压降,利用感应人体微弱电流的方式来达到触控的目的。

  这就是我们手机触摸显示屏的原理,不过现在我们大多数手机触摸显示屏都是电容式的了,因为此类触摸显示屏的容错率比较低,也更适合我们现在使用。
