浅谈电容式触摸屏与材料

发表时间:2018-07-16 13:51【

  电容式触摸屏可分为表面型和投射型两大类。前者也称做模拟容量结合 方式,在面板表面形成均一的电场,检测出与从四角到触摸位置的距离形成 反比的微弱电流值。导电材料是在透明性的ITO膜涂上锑形成电阻为0. 5? 2kfl的AT0导电膜。在这种导电层表面再覆着义02膜,为了防止电磁干扰 (EMI),里面的导电层一般使用的电阻约为100(1的IT0膜。在反射率方 面,比中间是空气层的电阻式触摸屏性能更好,但是透过率没有光学超声波 的触摸屏好。

  投射型也被称作投射电容结合型,是一种新型电容式触摸屏。有栅格 (Grid)和金属传感器(Wire Sensor)两种方式,目前主要关注的是栅格式 触摸屏,其代表主要有iPhone和PRADA-phone。两者都通过绝缘体刻蚀两 层导电膜。导电膜是100%的IT0膜。与在传感器表面形成电场一样,通过 玻璃、塑料等非导电体向外侧投影。不仅可以触摸传感器的表面,也可以触 摸玻璃面板。厚玻璃可能会产生视差,但是可以通过光学设计解决。

  一般来说,投射型触摸屏指的是栅格式触摸屏。因为它有多录人的特 点,所以成为主要的投影型触摸屏。多录入的特点是

  ① 用手指转换画面;

  ② 展开拇指和食指,扩大地图;

  ③ 将拇指和食指按时针方向旋转来改变画面的方向等,用手势进行操作。

  由于上述操作在手机表面的保护玻璃上面可以直接进行输入,因此产品 的设计非常简单。

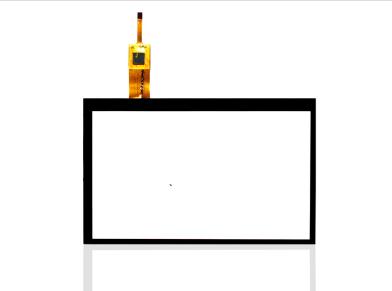

浅谈电容式触摸屏与材料

  根据传感器制作的厂商不同,设计也不相同。目前4in是最大尺寸。价 格与电阻式相比,价格很高,此外还能以文字的方式录人。与表面型相比, 也比较容易解决电磁干扰的问题。但是由于两个刻蚀面交叉重叠,需要更高 的透过率。由于要求高感度,与电阻式触摸屏相比需要使用表面电阻更低的 ITO膜。它具备高透过率、低电阻、性能均衡等特点。另一方面,投射型也 被称为导线(wire)塑,它是通过在玻璃与玻璃或者薄膜与薄膜之间直径为 】〇pi的复杂导线检测纵横信号的。它也可以从20mm玻璃上检测信号,因 此可以作为大型的录人机器贴在小玻璃11,作为电子标牌实用。表54是电 肌式触摸屏和电容式触摸屏的导电特性。
