红外线触摸显示屏工作原理

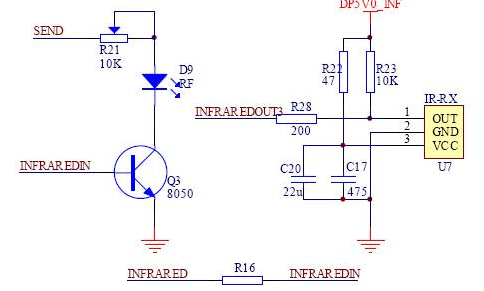

　红外触摸显示屏是利用X、Y方向上密布的红外线矩阵来检测并定位用户的触摸。红外触摸显示屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。用户在触摸显示屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。任何触摸物体都可改变触点上的红外线而实现触摸显示屏操作。

变革早期，红外触摸显示屏存在分辨率低、触摸方式受限制和易受环境干扰而误动作等技术上的局限，因而一度淡出过市场。此后第二代红外屏部分解决了抗光干扰的问题，第三代和第四代在提升分辨率和稳定性能上亦有所改进，但都没有在关键指标或综合性能上有质的飞跃。

　　但是，了解触摸显示屏技术的人都知道，红外触摸显示屏不受电流、电压和静电干扰，适宜恶劣的环境条件，红外线技术是触摸显示屏产品主流的发展趋势。采用声学和其它材料学技术的触屏都有其难以逾越的屏障，如单一传感器的受损、老化，触摸界面怕受污染、破坏性使用，维护繁杂等等问题。红外线触摸显示屏只要真正实现了高稳定性能和高分辨率，必将替代其它技术产品而成为工控触摸显示屏市场主流。

　　原来媒体宣传的红外触摸显示屏一个主要缺点是抗暴性差，其实红外屏完全可以选用任何客户认为满意的防暴玻璃而不会增加太多的成本和影响使用性能，这是其他的触摸显示屏所无法效仿的。

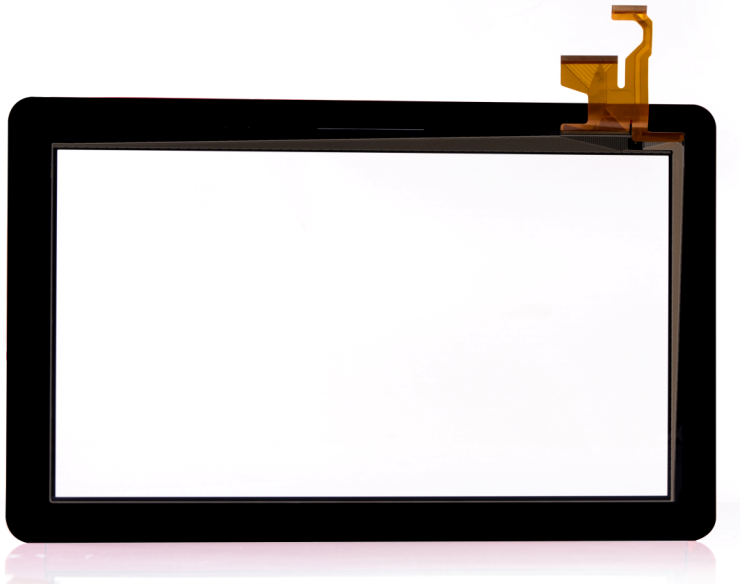

红外触摸显示屏产品分外挂式和内置式两种。外挂式的安装方法非常简单，是所有触摸显示屏中安装挺方便的，只要用胶或双面胶将框架固定在显示器前面即可。缺点是影响外观。

红外检测技术用于触摸显示屏技术主要有3个技术难点：

1、环境光因素，红外接收管有最很小灵敏度和最很大光照度之间的工作范围，但是触摸显示屏产品却不能限制使用范围，从黑暗的歌厅包房到海南岛高强度阳光下的户外使用，作为产品，它必须适应，目前市场上能够抗阳光直射的红外屏厂家为数不多，IRMTOUCH是行业内公认领先者。

2、快速检测，自2007年以来，红外技术飞速发展，目前已经做到15ms以下的响应速度。

     要解决这些问题，通豪科技公司采取了选择模拟方式的好处是可以分析提高触摸显示屏的分辨率，但是抗干扰能力比不上脉冲方式；选择脉冲方式虽然抗干扰能力强，但是存在脉冲方式在接收方需要一个响应过程时间的问题，而触摸显示屏却要求极快的速度，因此要在自适应电路、单片机软件、模具设计、透光材料选择等几个方面要有技术突破。

金成2015-6-17
