工控触摸显示屏双层film ACF贴附效率提升解析

ACF是英文Anisotropic conductive Film（异向导电胶膜） 的缩写，随着市场的发展，从2013年中旬开始电容触摸显示屏由之前的单层film逐步转变为多层film，由单点+手势转变为多点触控，但是随着手机触摸显示屏的发展，很多公司工艺还是遵循老的作业方式，ACF贴附方式还是和之前一样，在面临多段（4段BOnding pin)时以平直压头分开压合4次，占用ACF机器多，调机花费时间多，如下图

东莞市通豪投资实业有限公司时刻站在工控触摸显示屏订制技术攻关前列，其新产品技术部通过技术攻关成功解决掉ACF贴附需求多次之效率

慢问题，彻底改善了ACF贴附效率慢的问题

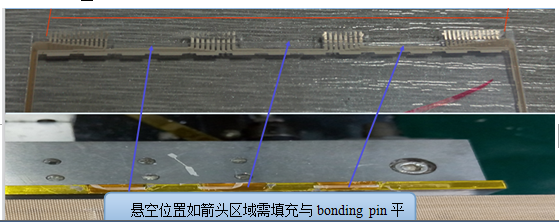

技术策略： 用MF331 1.2mm*50m规格ACF，在水晶条对应之sensor三段悬空处贴4层黄

           色耐高温胶，再在上面贴一层双面胶，作业时悬空处对应ACF贴到了双面胶上

          （实际相当于将此处缺损之sensor填充起来了，4段pin可一次性贴OK，如下

           图

每贴40片左右需手工将双面胶上之ACF撕掉，如是循环作业即可，隔1H左右换一次双面胶保证双面胶之粘性，此种方法可有效解决因为bonding  pin多段pin与pin之间悬空进而引起之ACF贴附作业效率慢问题

IE部：叶小冲   2015.6.10
