电容式触摸屏的结构与使用材料

发表时间:2018-07-07 10:43【

  下面介绍下投射电容式触摸屏的结构。前面已经介绍过在玻璃基板的两 面形成透明电极以及在玻璃基板的表面通过绝缘层层压技术形成x轴电极 和F轴电极。图5-9所示为投射电容式触摸屏结构,使用的是带有ITO的薄 膜基板。将ITO图案化之后与形成图案的 PET薄膜基板组合,形成触摸屏。使用导电胶形成配线,连接电极与外部驱 动电路。此外,可以通过激光式干法刻蚀工艺或者湿法刻蚀工艺实现ITO的 图案化。

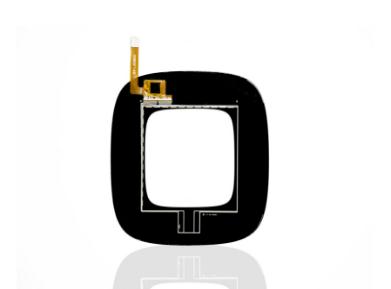

电容式触摸屏的结构与使用材料

  投射电容式触摸屏与电阻式触摸屏一样,都需要形成精细的1T0电极图 案,要求具有高精度分辨率的光刻胶。随着电极数目增加,配线也变得复 杂,需要可以通过印刷技术形成l〇〇|xm以下的细线导电胶。以往的导电胶 无法达成这个精度,从而幵发了高精度的导电胶AF4500。图5-10是使用 AF4500导电胶通过印刷技术形成l(XVm以下的配线3用粘合剂将X轴与F轴粘合,再与FPC连接。在玻璃基板也有通过薄膜图案化的工艺形成配线的。

  以电阻式触摸屏的结构为例,说明了所使用的胶材。所有工艺都可以通 过以往的丝网印刷工艺完成,可以降低制作成本。刚开始时普遍应用在以 PDA为中心的移动终端产品中。近年,随着显示器件向大型化、窄边框化 的发展,要求与之匹配的精细化图案导电胶,从而还要求提高印刷技术。随 着投射电容式触摸屏产量的增加,及电阻式触摸屏触摸录人技术的发展,对 导电胶的需求量日益增加。

  触摸屏还作为人机界面不断地发展。正在进行低温固化、高精细化和低 电阻化导电胶开发,以满足不断发展产品的需求。此外,导电胶的用途也不 断地扩大。开始应用在有机太阳电池配线以及RFID标签卡的天线中。导电胶 可通过低温印刷技术,形成长配线,它在产品开发中将发挥着重要的作用。
