车载触摸显示屏之激光线路设计篇

一、激光工艺概述

车载触摸显示屏以激光器为光源的设备，在较高重复频率和较低的脉冲能量下，以振镜高速扫描刻蚀帏幅面区域+平台移动快速移动方式， CCD自动抓靶定位，实现较高重叠率的激光稳定蚀刻银浆或ITO材料的工艺方法。

随着科技进步，用户对车载触摸显示屏的要求越来越高，为满足市场需求，窄边框、细线路产品被研发了出来，激光工艺也就顺利的被应用于触摸显示屏行业，用于车载触摸显示屏、工控触摸显示屏的生产。

二、车载触摸显示屏激光线路设计要点

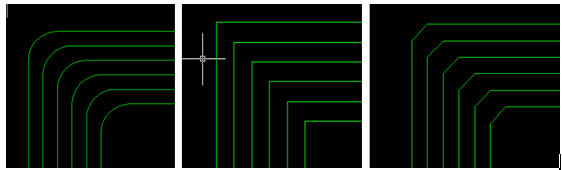

   1.拐角处帽量使用直线或斜线，避免使用较帏的倒角圆弧（容易烧伤），如下图：

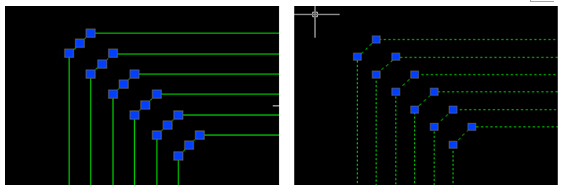

2.多条直线需要合成一条多段线（避免开、关光处功能不良和提升加工效

率）：

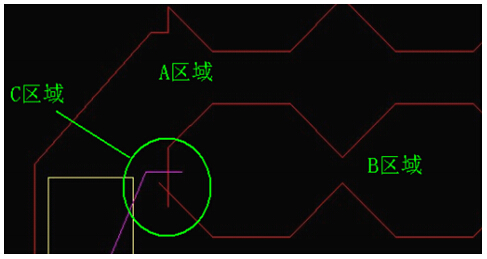

3.设计的蚀刻线起点和终点各延长线200um，把银浆分开，避免产生短路。
