车载触摸显示屏之FPC设计技术要求

发表时间:2015-06-01 09:00【

一、车载触摸显示屏FPC概述



    FPC称为挠性印刷电路板,简称软排线,是由铜质线路、PIPE基材、粘合胶压合而成。因其具有优秀的弯折及可靠性广泛应用于手机、导航仪触摸显示屏、LCM等电子产品,也是车载触摸显示屏重要的组成配件。

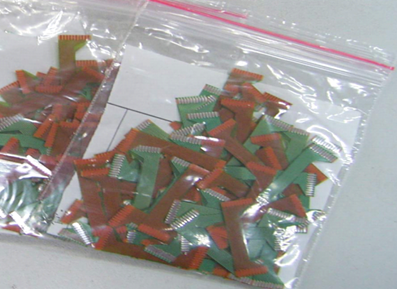

车载触摸显示屏FPC

一、车载触摸显示屏FPC设计要点



   作为触摸显示屏订制重要组成配件,FPC的设计和选材尤其重要:

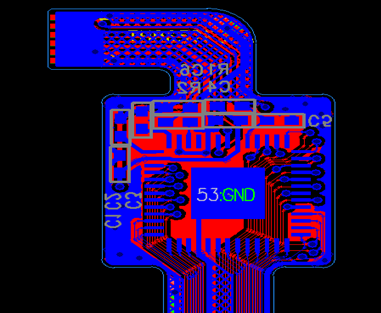

通豪车载触摸显示屏FPC设计要点

1.须选用无胶压延铜材料,表面镀镍工艺,镀金厚度0.03-0.1um;

2.设计线宽最小0.06MM,建议0.1MM

1.金手指补强需大于金手指长度0.5MM或者以上,保护金手指防止断裂;

2.弯拆区需软化处理,采用网格铺铜,有条件允许要加防撕裂措施;

3.外形公差要控制在+-0.1MM;

4.元件区域layout时,元件距补强边缘至少有0.5MM安全距离;

5.绑定区域金手指需增加对位靶标;

通豪科技研发部工程师在触摸显示屏行业都有平均四年的设计经验,所研发出的产品紧跟市场脚步,目前通豪所研发的产品拥有耐高低温,防眩目,耐刮花等功能,是目前车载触摸显示屏工厂的核心技术。


研发部:乔红广   2015.6.1
