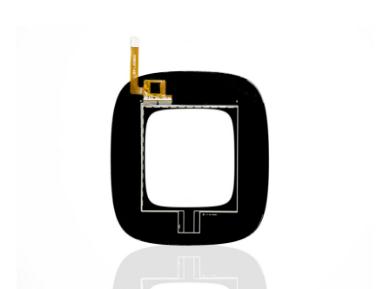

触摸显示屏原理
触摸显示屏的本质是传感器,触摸显示屏的基本原理是用手指或其他物体触摸安装在显示器前端的触摸显示屏时,所触摸的位置(以坐标形式)由触摸显示屏控制器检测,并通过接口(如RS-232串行口)送到CPU,从而确定输人的信息。
触摸检测装置一般安装在显示器的前端,主要作用是检测用户的触摸位置,并传送给触摸显示屏控制器。当手指或其他介质接触到屏幕时,依据不同感应方式,检测电压、电流、表面声波或红外线等,以此测出触压点的坐标位置,并将坐标位置信息传送给CPU。它同时能接收CPU发来的命令并加以执行。
典型电阻式触摸显示屏的工作部分一般由3部分组成,两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料,如采用铟锡氧化物(ITO)涂在衬底上构成,上层衬底用塑料,下层衬底用玻璃。隔离层为粘性绝缘液体材料,如聚酯薄膜。电极选用导电性能极好的材料(如银粉墨)构成,其导电性能大约为ITO的1〇〇〇 倍。
电阻式触摸显示屏工作时,上下导体层相当于电阻网络。当某一层电极加上电压时,会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触,则在电极未加电压的另一层可以测得触摸处的电压,从知道触摸处
的坐标。比如,在顶层的电极U+, Z-)上加上电压,则在顶层导体层上形成电梯度,当有外力使得上下两层在某一点接触,在底层就可以测得触摸处的电压,再根据该电压与电极U+)之间的距离关系,知道该处的x坐标。然后,将电压切换到底层电极(F+,y-)上,并在顶层测量触摸处的电压,从而知道y坐标。
触摸显示屏简单地讲就是输人和输出合二为一,不再需要机械按键或滑条,显示屏就是人机 接口。其由显示器、触摸显示屏、触摸显示屏控制器、主CPU构成,触摸显示屏和触摸显示屏控制器是整个模组的核心。
