触摸显示屏系统构成

　　触摸显示屏早在多年前已经广泛被用于如工控计算机、POS端点计算机、手持式PDA、嵌 人式系统等计算机设备，这些应用领域的特点是，多半是应用环境不方便使用键盘、鼠标进 行输人，或是根本就是仅需简单的按键输人操作，利用触摸显示屏就能解决多数的操作需求，待 需要进阶操控、微调设定时，再利用键盘、鼠标操作。

　　触摸显示屏吸引人的优点在于其外表看似简单的设计，在取代笨重的按钮、轨迹球或传统屏 幕后，触摸显示屏带来一种全新的操作模式。相对于传统机械按钮、滑块、转轮和开关，触摸控 制提供了灵活、可靠且高性价比的替代方案。

　　最新的触摸技术为设计发挥其创造性创造了条件，在设计开发接口时可隐藏或露出按钮 或采用其他形态触摸模式。图1-1所示为不同触摸传感器的形状和应用。

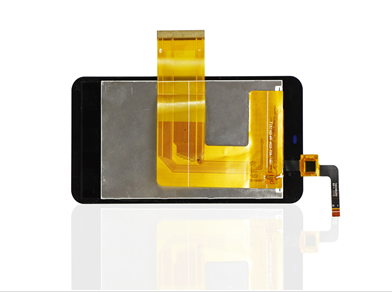

　　触摸显示屏主要结构是由触摸检测部件和触摸显示屏控制器组成。触摸检测部件安装在显示器面 板前面，用于检测用户触摸位置，接收后传送至触摸显示屏控制器;触摸显示屏控制器的主要作用是 从触摸检测部件上接收触摸信息，并将它转换成触摸坐标，再送给CPU，它同时能接收 CPU发来的命令并加以执行。触摸显示屏无论是在计算机、笔记本电脑，还是在手机等设备中 的应用，其系统构成都是一样的，触摸显示屏通常由以下几部分构成。

　　(1) 前面板或外框

　　前面板或外框是终端产品的最表层，在某些产品中，该外框将透明的盖板围起来，以免 受到外部的恶劣气候或潮湿的影响，也防止下面的传感产品受到刻划以及破坏。也有些时 候，最外面的框只是简单地覆盖在触摸传感器的上面，这种情况下仅仅是一个装饰。

　　(2) 触摸控制器

　　通常，触摸控制器是一个小型的微控制器芯片，它位于触摸传感器和PC或嵌人式系统 控制器之间。该芯片可以装配到系统内部的控制器板上，也可以粘贴到玻璃触摸传感器上的 柔性印制电路(FPC)上。触摸控制器将接收来自触摸传感器的信息，并将其转换成PC或 嵌人式系统控制器能够理解的信息。

　　(3) 触摸传感器

　　触摸传感器是一个带有触摸响应表面的透明玻璃板，该传感器被安放到显示器上面，使 得面板的触摸区域能覆盖显示屏的可视区域。如今市场上有许多种不同的触摸传感技术，各 自都采用不同的方法来检测触摸输人。基本上，这些技术都是在触摸时，使电流流过面板， 从而产生一个电压或信号的变化。这个电压变化将被触摸控制器接收，从而确定屏幕上的触 摸位置。

　　(4) 显示器

　　绝大多数的触摸显示屏都可以用于传统的显示器上，用于触摸产品的显示器选择方法与传统 系统中基本相同，包括分辨率、清晰度、刷新速度、成本等。但在触摸显示屏中的另一个主要的 考虑是辐射电平，由于触摸传感器检测面板被触摸所产生的微小电信号变化，易受显示器辐 射的电气噪声干扰，所示显示器和触摸显示屏的抗干扰设计是系统设计的关键点。

　　(5) 系统软件

　　触摸显示屏系统软件可以来自原厂商(如手机中的嵌人式操作系统)，也可以是后来加装的 软件(像在传统PC上加一个触摸显示屏)。该软件应能使触摸显示屏和系统控制器一起工作。它将 告诉产品的操作系统如何解析来自触摸控制器的触摸事件信息。在PC应用系统中，绝大多 数触摸显示屏的操作像一个鼠标。这就使得在触摸显示屏的屏幕上的某一位置触摸与连续按鼠标非常 相似。在嵌人式系统中，嵌入式控制器必须将出现在屏幕上的信息与接收到触摸的位置进行 比对。
