触摸显示屏画面的设计

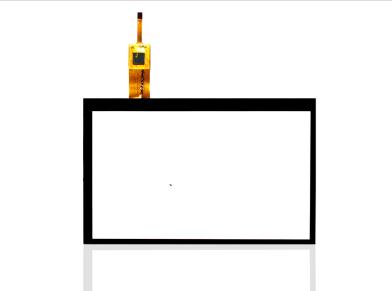

　　触摸显示屏是一种新型可编程控制终端，是新一代高科技人机界面产品，适用于现场控制， 可靠性高，编程简单，使用维护方便。在工艺参数较多又需要人机交互时使用触摸显示屏，可使 整个生产的自动化控制的功能得到大大的加强。

　　触摸显示屏画面由ProTool (西门子)、CX-Designei•(欧姆龙)等专用软件进行设计，先通 过编程PC仿真调试，认为正确后再下载到触摸显示屏。触摸显示屏画面总数应在其存储空间允许的 范围内，各画面之间尽量做到可相互切换。

　　1) 主画面的设计。一般情况下，可用欢迎画面或被控系统的主系统画面作为主画面， 该画面可进人到各分画面。各分画面均能一步返回主画面。若是将被控主系统画面作为主画 面，则应在画面中显示被控系统的一些主要参数，以便在此画面上对整个被控系统有大致的 了解。

　　2) 控制画面的设计。该画面主要用来控制被控设备的启停及显示PLC内部的参数，也 可将PLC参数的设定做在其中。该种画面的数量在触摸显示屏画面中占得最多，其具体画面数 量由实际被控设备决定。

　　3) 参数设置页面的设计。该画面主要是对PLC的内部参数进行设定，同时还应显示参 数设定完成的情况。实际制作时还应考虑加密问题，限制闲散人员随意改动参数，对生产造 成不必要的损失。

　　4) 实时趋势页面的设计。该画面主要是以曲线记录的形式来显示被控值、PLC模拟量 的主要工作参数(如输出变频器频率、温度曲线值)等的实时状态。

　　5) 信息记录页面的设计。该画面主要是记录可能出现的设备损坏、过载、数值超范围 和系统急停等故障信息。另外该画面还可记录各设备启停操作，作为凭证。

　　6) 节能画面的设计。该画面主要是记录和显示变频器的累积用电数及实时节电状态， 以便向用户展示变频节能的好处，也可用来与其他的节电测量作比较。

　　7) 运行状态画面的设计。该画面主要是各种设备运行状态的集中显示情况。
