触摸显示屏的制造工艺

发表时间:2018-06-13 10:05【

  触摸显示屏的制造工艺,在很多地方与液晶显示面板的制造工艺相似。都是 两个相对的基板上形成透明电极,然后在透明电极上印制功能材料,形成图 案,再将上下基板贴合,转移到最后工艺。

  触摸显示屏厂商多数是直接购买已经形成透明电极的基板,应用到本公司的制造工艺中,投人的下玻璃基板主要是 液晶显示面板中第二代的尺寸370_ x 470mm或者400mm x 500mm;上薄 膜基板直接购买650mm或1000mm左右的卷状薄膜,然后将其按适当的尺 寸进行切割后投人到后续的制造工艺中。

  透明电极的图案制作方法与液晶显示面板不同。液晶显示面板利用光刻 的办法形成透明电极图案,需要感光性好的树脂材料和造价高昂的曝光、显 影设备。触摸显示屏制作透明电极主要有以下几种方法。

  ① 在需要产品的透明电极的位置上印刷感光材料,将其作为掩模板,刻 蚀掉不需要的透明电极部分。

触摸显示屏的制造工艺

  ② 在不需要透明电极的位置印刷绝缘膜。

  ③ 用激光设计并制作透明电极。

  与液晶显示面板相比较,制作触摸显示屏透明电极的图案非常简单。由于不 需要价格高昂的光刻工艺,所以各个厂商尽可能选择低成本的制作方法形成 透明像素电极。以前多使用方法①、方法②或是用光照的方式来制作透明像 素电极,最近使用激光加工形成透明电极的方式逐渐增多。

  尽管激光加工的设备也不便宜,但是所需空间少。此外激光加工的方式 是利用干法工艺实现的,不需要湿法刻蚀工艺,省去了废液处理,对ITO薄 膜的加工是很有效的。其代表性设备厂商是Ultech公司。

  形成透明像素电极图案之后,在各个基板上印制银胶,然后基板的一侧设 置圆形隔垫物,再将两个基板贴合在一起。两基板贴合方式与液晶显示面板一 样,有的先印刷封框胶,再用加热或者UV照射的方式固化封框胶,也有使用双 面胶等黏合剂进行贴合的。

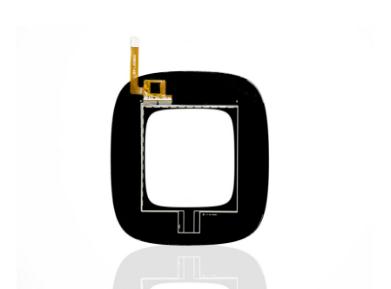

  完成两个基板贴合之后,接着进行FPC的强力粘合。液晶显示是在所 谓素玻璃(molher glass)状态下进行贴合的。但是TP往往是先定好尺寸, 之后在设定的尺寸面板上进行贴合的情况比较多。

  电容式(投影型)触摸显示屏,只使用一张玻璃基板。与电阻式触摸显示屏工 艺的不同之处在于在一张玻璃基板上重复进行镀膜和图案的加工工艺,这个 是电容式触摸显示屏制造工艺的技术重点。图4*6所示为在玻璃基板的两面形成 1TO图案的工艺过程。
