表面声波触摸显示屏工做原理

发表时间:2018-07-21 10:56【

  以右下角的X轴发射换能器为例,发射换能器把控制器通 过触摸显示屏电缆送来的电信号转化为声波能量向左方表面传递, 然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上 的均匀面传递,声波能量经过屏体表面,再由上边的反射条纹 聚成向右传播的声波给X轴的接收换能器,接收换能器将返回 的表面声波能量变为电信号。

  当发射换能器发射一个窄脉冲后,声波能量历经不同途径 到达接收换能器,走最右边的最早到达,走最左边的最晚到达, 早到达的和晚到达的这些声波能量叠加成一个较宽的波形信 号。不难看出,接收信号集合了所有在轴方向历经长短不同 路径回归的声波能量,它们在y轴走过的路程是相同的,但在x 轴上,最远的比最近的多走了两倍x轴最大距离。因此这个波形信号的时间轴反映各原始波形叠加前的位置,也就是X轴坐 标。

  在没有触摸的时候,接收信号的波形与参照波形完全一 样。当手指或其他能够吸收或阻挡声波能量的物体触摸显示屏幕 时,X轴途经手指部位向上走的声波能量被部分吸收,反应在 接收波形上即某一时刻位置上波形有一个衰减缺口。接收波形对应手指挡住部位信号衰减了一个缺口,控制器分 析到接收信号的衰减并由缺口的位置判定X坐标。之后F 轴同样的过程判定出触摸点的y坐标。除了一般触摸显示屏都能响应 的x、y坐标外,表面声波触摸显示屏还响应第三轴Z轴坐标,也就是能感知用户触摸压力大小值。其原理是由接收信号衰减处的 衰减量计算得到。三轴一旦确定,控制器就把它们传给主机。

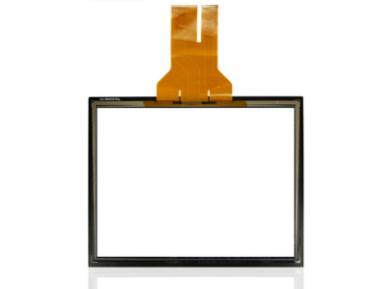

表面声波触摸显示屏工做原理

  控制器通过对比接收到的信号和不受触状况下的参考波形 来探测触摸。这一过程可以让控制器忽略杂质如灰尘和划伤。 控制器持续进行检测并将杂质污染因素排除出去。当一个“触 摸”持续不变约3秒钟时,控制器便会进行判定并消除杂质因 素。

  在这种情况下,便要求有一个新的参照波形,从而有效地 忽略杂质使触摸显示屏恢复正常操作。如果杂质被清除后,控制器 会再次重复新参照波形要求程序。
