安卓触摸显示终端解决方案
通豪触摸显示屏厂家专业生产0.15-42寸电容触摸显示屏,公司位于东莞市塘厦镇平山村188工业区宝岭路62号,专业研发及生产电容触摸显示屏5年经验,对安卓触摸显示终端解决方案有一定的经验,现目前有做的案例详细介绍一下:
主板使用注意事项:
1、相对湿度≦80%;
2、存储温度:-10℃—60℃;
3、使用温度:0℃—40℃;
4、运输及整机装配过程请做好静电防护,装配时建议佩戴静电手环,可先洗手
或双手触摸接地金属以释放身上静电;
5、勿受重压及弯折变形(易导致BGA 元件脱焊)、跌落;
6、正确接好屏线及确认供屏电压前请勿接通电源;
7、板卡正在工作时请勿掉入可导电物体,请勿带电插拔导线;
8、非专业人员请勿进行维修或拆解动作。
一、产品图片:

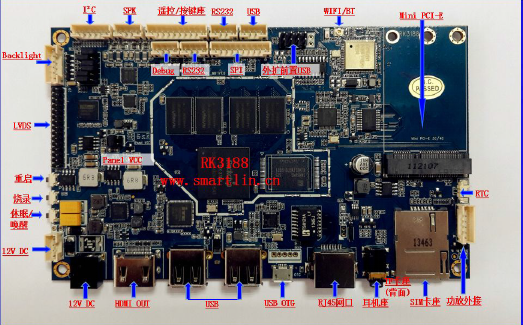

1、接口图片(以实物为准):
LVDS 输出配置(跳帽由上往下1-6):
(1)、LVDS 信号线电压,默认右边(350mV);
(2)、LVDS MAP 选择,左边(0),右边(1),默认左边;
(3)、LVDS 时钟选择,左边(0),右边(1),默认右边;
(4)、默认右边;
(5)、LVDS 双/单选择,左边(双),右边(单),默认左边;
(6)、LVDS 8/6bit 选择,左边(8bit),右边(6bit),默认左边。
二、产品参数:
参数列表
CPU RK3188, 28nm Cortex-A9 四核1.6GHz
内存RAM DDR3 1G/2G(可选)
存储空间EMMC 8G(可扩展)
解码分辨率最高支持1080P
操作系统Android 4.4.2
播放模式支持定时、循环、插播等播放模式
网络支持RJ45,Wifi,BT4.0/3G/4G(可选)
图片格式JPG/BMP/GIF/TIFF/PNG
视频播放支持RMVB,FLV,MPEG1/2/4,AVI,WMV,MOV,MP4,TS 等
USB 接口2 个HOST,2 个插针座,一个9PIN 外扩(与PC 前置通用)
串口SPI*1,RS232*2
以太网1 个,10M/100M 自适应以太网
LVDS 输出1 个,支持50/60Hz 6/8 位液晶屏
HDMI1.4 输出1 个,最高支持1080P 输出
触摸显示屏支持红外、电容(USB/i2c)、电阻
音频输出
支持MP3/AAC/WAV/WMA/Dolby True HD/DTS-HD/LPCM
D 类15W 高保真功放,3.5mm 接口音频输出
RTC 实时时钟支持(需外接电池)
系统升级Micro USB OTG
电源输入电源:DC 12V,供屛电压:3.3V/5V/12V
PCB 尺寸154mm*95mm*1.6mm
定位孔∮4.0mm*4
其它
支持双屏同显,红外遥控,USB 移动硬盘,横竖屏,摄像
头、打印机、读卡器等多种USB/串口外设,G-Sensor(可
选)
三、接口参数:
1、电源输入接口Power input:
NO. 定义属性描述
1 12VIN 输入12V 输入
2 12VIN 输入12V 输入
3 GND 地地
4 GND 地地
2、背光逆变器控制接口Back Light:
NO. 定义属性描述
1 12V 电源12V 输出
2 12V 电源12V 输出
3 ON/OFF 输出背光开关控制
4 ADJ 输出背光亮度调节
5 GND 地地
6 GND 地地
3、LVDS 接口:
NO. 定义属性描述
1
VCC 电源PANEL 电源输入(通过DISPLAY 2 VCC选择+3.3V/+5V/ +12V)
3
4
5 GND 地 地
6
7 RXO0- 输出Negative Transmission Data of Pixel 0(Odd)
8 RXO0+ 输出Positive Transmission Data of Pixel 0(Odd)
9 RXO1- 输出Negative Transmission Data of Pixel 1(Odd)
10 RXO1+ 输出Positive Transmission Data of Pixel 1(Odd)
11 RXO2- 输出Negative Transmission Data of Pixel 2(Odd)
12 RXO2+ 输出Positive Transmission Data of Pixel 2(Odd)
13 GND 地地
14 GND 地地
15 RXOC- 输出Negative Transmission Clock (Odd)
16 RXOC+ 输出Positive Transmission Clock (Odd)
17 RXO3- 输出Negative Transmission Data of Pixel 3(Odd)
18 RXO3+ 输出Positive Transmission Data of Pixel 3(Odd)
19 RXE0- 输出Negative Transmission Data of Pixel 0(Even)
20 RXE0+ 输出Positive Transmission Data of Pixel 0(Even)
21 RXE1- 输出Negative Transmission Data of Pixel 1(Even)
22 RXE1+ 输出Positive Transmission Data of Pixel 1(Even)
23 RXE2- 输出Negative Transmission Data of Pixel 2(Even)
24 RXE2+ 输出Positive Transmission Data of Pixel 2(Even)
25 GND 地地
26 GND 地地
27 RXEC- 输出Negative Transmission Clock (Even)
28 RXEC+ 输出Positive Transmission Clock (Even)
29 RXE3- 输出Negative Transmission Data of Pixel 3(Even)
30 RXE3+ 输出Positive Transmission Data of Pixel 3(Even)
4、i2c 接口:
NO. 定义属性描述
1 SCL 输入/出i2c 时钟
2 SDA 输入/出i2c 数据
3 GND 地地
4 INT 输入/出中断
5 RST 输入/出复位
6 VCC 电源电源
5、USB 接口:
NO. 定义属性描述
1 5V 电源5V 输出
2 D- 输入/出Digital Minus(D-)
3 D+ 输入/出Digital Positive(D+)
4 GND 地地
6、串口接口UART:
NO. 定义属性描述
1 VCC 电源3.3V 输出
2 RX 输入/出Receive 接收
3 TX 输入/出Transmit 传送
4 GND 地地
7、SPI(Serial Peripheral Interface):
NO. 定义属性描述
1 5V 电源地
2 GND 地GPIO
3 CSN0 CSN0 CSN0
4 CLK 时钟时钟信号
5 TX 输入/出Transmit 传送
6 RX 输入/出Receive 接收
7 IRQ IRQ IRQ
8 CSN1 CSN1 CSN1
9 RSTN RSTN RSTN
10 GND 电源电源
8、RIC 电池接口:
NO. 定义属性描述
1 VCC 电源电源
2 GND 地地
9、音频接口SPK:
NO. 定义属性描述
1 AR+ 输出右声道输出
2 AR- 输出右声道输出
3 AL- 输出左声道输出
4 AL+ 输出左声道输出
10、遥控、指示灯、按键接口:
NO. 定义属性描述
1 GND 地地
2 GPIO2 GPIO GPIO
3 PWRON 开机开机
4 K2 / /
5 GPIO1 GPIO GPIO
6 GND 地地
7 IR 遥控遥控信号
8 LED_R 红待机指示灯
9 LED_G 绿工作指示灯
10 3.3V 电源电源
11、其他标准接口:
以太网接口RJ45 支持10M/100M 自适应有线网络
HDMI 接口标准接口支持HDMI 1.4 数据输出,最高支持1080P
TF/SD 卡接口TF/SD 卡外扩数据存储,最大支持32G
USB 接口USB 支持USB 鼠标键盘,摄像头,移动硬盘,触摸显示屏等
音频输出接口Audio 支持3.5mm 接口音频输出
Mini PCI-E 接口Mini PCI-E 支持3G/4G 模块
SIM 卡槽SIM 卡标准SIM 卡尺寸:15×25mm
四、产品概述:
1、RK3188 四核Cortex-A9,比Cortex-A7 提升35%!
国内首款、国际先进28nm HKMG 工艺,低功耗,高性能!
1.6GHz 超高主频,顺畅操作,流畅体验!
2、高效存储解决方案,稳定卓越!
采用DDR3 内存,较DDR2 提升50%;
EMMC 高效读取技术方案,更适用于大型互动应用软件!
3、采用D 类功放并完美支持1080P 及双屏显示!
独特优质D 类功放、超高分辨率支持,
更具创造力的应用场景,更突出的产品优势!
4、接口多样,扩展无限!
丰富I/O 接口集成,更多样化的产品形态;
多种网络连接方式,轻松满足各类产品定义!
5、精湛用料,多种可靠性测试,全方位可靠!
产品采用多种高品质工业级用料,持久耐用;
严格进行一系列可靠性测试,适合长时间严酷环境运行需求!
6、精准到位的时间及品质服务!
优秀的配套供应商整合,快速的产品原型机呈现,
致力提供极佳的产品解决方案!
