什么叫投射式电容屏

发表时间:2017-07-24 15:50【


什么叫投射式电容屏,那么它的的工作原理是什么,一般终端用户对这个词肯定是比较生疏,今天通豪科技就给大家讲一下;

投射式电容屏又分为自电容屏和互电容屏两种。


自电容式CTP是利用单个电极自身的电容变化传输电荷,由一端接地,另一端接激励或采样电路来实现电容的识别(测量信号线本身的电容)。自电容式CTP的坐标检测是依次检测横向和纵向电极阵列,根据触摸前后电容变化分别确定横向和纵向坐标,然后组合成平面坐标确定触摸位置。当触摸点只有一个时,组合后的坐标也是独有的一个,可以准确定位;当触摸点有两个时,横向和纵向分别有两个坐标,两两组合后出现四组坐标,其中只有两个时真实触摸点,另两个就是属称的“鬼点”。所以自电容式CTP无法实现真正的多点触摸。

10.1寸车载触摸显示屏

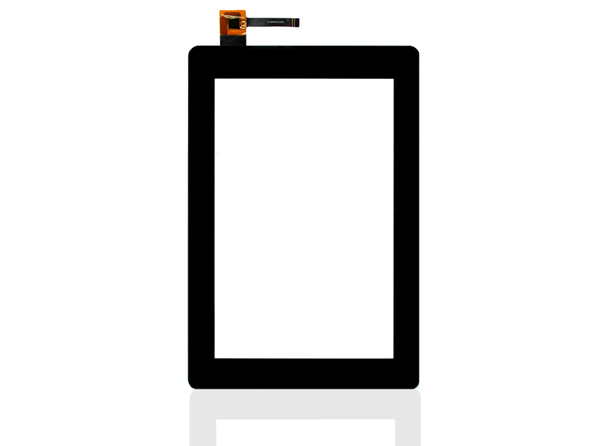

投射式电容屏

互电容式CTP是利用两个电极进行传输电荷,一端接激励,另一端接采样电路来实现电容的识别(测量垂直相交的两个信号之间的电容)。互电容式CTP坐标检测也是检测横向和纵向电极阵列,不同的是它是由横向依次发送激励而纵向同时接收信号,这样可以得到所有横向和纵向交汇点的电容值,根据电容值的变化可以计算出每一个触摸点的坐标,这样即使有多个触摸点也能计算出每个触摸点的真实坐标。所以互电容式CTP可以实现真实多点触控。


以上总结其实就是自电容屏为单点+手撕触控,互电容屏为多点触控。


通豪科技专业生产研发车载触摸显示屏,触摸显示屏,各类工控触摸显示屏,6年的专业经验,进百家知名企业合作成功案例。
